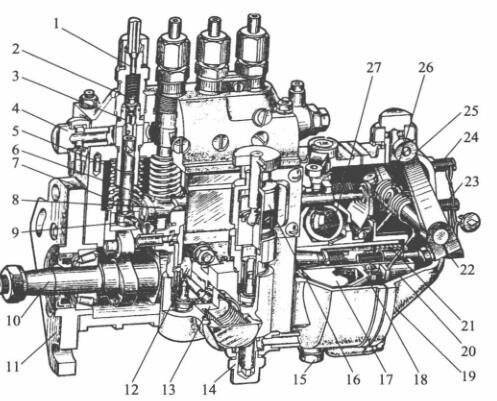

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

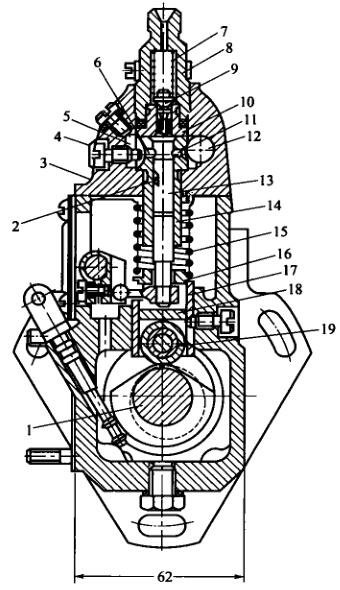

   I号喷油泵的分泵构造图

1-进行高压输油管道管管金属接头; 2-冒油阀; 3-冒油阀门法兰; 4,14-进油螺柱; 5-套简; 6-液压泵; 7-液压泵扭簧; 8-油门连接杆;  9-控制臂; 10-凸轮机构轴; 11-进行固定接盘; 12-输油管道管泵偏轴轮; 13-输油管道管泵; 15-放油螺塞; 16-手油阀;  17-能够盘; 18-从动盘; 19-电机外壳; 20-滑套; 21-调准扭簧; 22-发动机转速调准螺柱; 23-怠速行程开关螺柱; 24-快速行程开关螺柱; 25-控速手柄; 26-控速扭簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑动体制动器总成的注意效果是绝对真空泵准备时间段的最最准确，相对于多缸重油机一般来说，都要绝对各缸真空泵时间段的完全不一致性。起绝对效应的部件是滑动下处到修改保护层垫块上平面图的较高H。当喷真空泵凸轮轴轴伞齿与曲轴伞齿相对于地段一定程度时，H越大，柱塞泵封进油孔的时间段尽早，真空泵准备时间段也尽早。相反、，H越小，真空泵准备时间段越网络延迟。以至于要通过设计的和校正推算出适合自己的滑动体运转较高H，以绝对真空泵准备时间段的最最准确。

1-凸轮机构轴; 2-齿轮泵斜槽; 3-泵盖; 4-定位手机内六角螺丝; 5-回油道; 6-回油孔; 7-有油阀压簧; 8-有油阀紧座;  9-有油阀; 10-有油高压闸阀; 11-进油孔; 12-进油道; 13-齿轮泵; 14-齿轮泵套简;  15一齿轮泵压簧; 16-压簧座; 17-挺柱体:; 18-垫铁; 19-滑轮

  相对多缸机，各分泵的H值应之比。修改垫铁在喷油阀恢复出厂设置时均已调好，不可以隨意互相交换。垫铁是用耐磨性能材质制出相结行热处里以的提升光洁度，由于用中不宜破损。如长时期用后破损较多，可换面用。

  喷汽真空泵泵体分左右几部分，喷汽真空泵上体代替按装液压泵偶件及油多阀偶件，私处代替按装气缸轴、滑动体和输汽真空泵等。泵体前侧东部会开检视窗孔，若要查验和设定真空泵量。底端有检视发动机机油面的检视孔。喷汽真空泵上体含有一次油道，与各液压泵套筒外表的环型油槽互通。环型油槽则与液压泵套筒上的进、回油孔互通。由输汽真空泵供来的舒张压油采用进输液压管接线头进油道中。油道中的汽油密度重压由装在回输液压管接线头内的回油阀管控，一标准恢复在5～10kPa範圍内。液压过低，在液压泵下降时，汽油密度没能快速采用进油孔进液压泵上侧油腔。当发动机转速频繁而使液压身高时，少量的汽油密度会顶开回油阀流到汽油密度细滤器中。
